溼度傳感器電路
左上角為方波產生電路 提升電壓到2.2v
左下為2.2 v的buffer
各電壓波形如下:
PIN1對地電壓
PIN6對地電壓:
PIN8對地電壓:

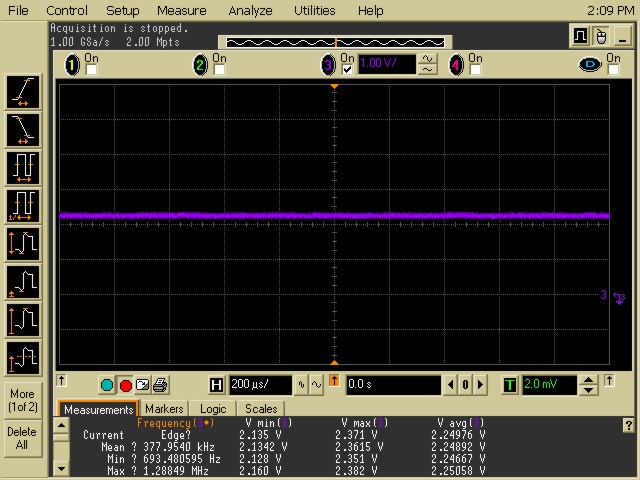

PIN9對地電壓:
PIN13對地電壓:
PIN14對地電壓:
C4兩端電壓:
溼度傳感器前端對地電壓:
2011年11月7日 星期一
STM BLDC 基本控制2
標準BLDC啟動程序有兩種組成
1.The Alignment phase(教準相位或定位)
2.The Ramp phase (相位爬升)
於定位模式下,啟動馬達前轉子須先移動至定位的位置.要進行此動作,六相開關需設某一組態,以令轉子先至某一固定位置.例如:step6->setp1 ,下個要換相的位置是step 1時,馬達位置需先移動至step6
相位爬升模式:主要功用是執行加速馬達到可以判斷反電勢的速度.當轉速達到足夠的速度並可察覺反電勢時,這同步機制則是為有效 此機制也稱為自動變換機制
1.The Alignment phase(教準相位或定位)
2.The Ramp phase (相位爬升)
於定位模式下,啟動馬達前轉子須先移動至定位的位置.要進行此動作,六相開關需設某一組態,以令轉子先至某一固定位置.例如:step6->setp1 ,下個要換相的位置是step 1時,馬達位置需先移動至step6
相位爬升模式:主要功用是執行加速馬達到可以判斷反電勢的速度.當轉速達到足夠的速度並可察覺反電勢時,這同步機制則是為有效 此機制也稱為自動變換機制
ST BLDC 基本控制法1
STM8 BLDC CONTROL
Rotor Synchronization 轉子同步法
1.感測器法: hall sensor
2.無感測器法:反電勢,分析未驅動相的反電勢訊號,證實交換點(換向點)
轉子速度調整
1.閉迴路控制:針對最終的負載變動作速度的補償
2.開迴路控制:在BLDC同步驅動器不需做到速度控制,轉子最終速度會受負載變動影響
匯流排電壓調整
1.電流模式:透過PWM信號設定電流準位以及使用外部RC濾波器設定比較門檻,控制變數是每相電流
2.電壓模式:控制變數是每相電壓,經由固定PWM訊號的Duty cycle ,以達到電壓調整電流限制的級別,可由外部電阻決定或經由PWM訊號濾波器(RC電路)
上圖版權屬ST
Rotor Synchronization 轉子同步法
1.感測器法: hall sensor
2.無感測器法:反電勢,分析未驅動相的反電勢訊號,證實交換點(換向點)
轉子速度調整
1.閉迴路控制:針對最終的負載變動作速度的補償
2.開迴路控制:在BLDC同步驅動器不需做到速度控制,轉子最終速度會受負載變動影響
匯流排電壓調整
1.電流模式:透過PWM信號設定電流準位以及使用外部RC濾波器設定比較門檻,控制變數是每相電流
2.電壓模式:控制變數是每相電壓,經由固定PWM訊號的Duty cycle ,以達到電壓調整電流限制的級別,可由外部電阻決定或經由PWM訊號濾波器(RC電路)
上圖版權屬ST
2011年11月6日 星期日
微分器與積分器特點
微分器五大特點:
1.電容為輸入端元件 電阻為輸出端元件(高通)
2.輸出電壓與數入電壓成比例變化
3.RC時間常數不能太大,否則輸出電壓會因飽和 使輸出波峰削平,失去微分的作用
4.正弦波微分後波形不變,輸出電壓相位超前
5.非正弦波微分後波形改變,方波變脈衝波 三角波變方波
積分器五大特點:
1.電阻為輸入端元件 電容為輸出端元件(低通)
2.輸出電壓與數入電壓成比例變化
3.RC時間常數不能太小,否則電容充飽 使輸出電壓飽和,失去積分的作用
4.正弦波積分後波形不變,輸出電壓相位落後
5.非正弦波微分後波形改變,方波變三角波
1.電容為輸入端元件 電阻為輸出端元件(高通)
2.輸出電壓與數入電壓成比例變化
3.RC時間常數不能太大,否則輸出電壓會因飽和 使輸出波峰削平,失去微分的作用
4.正弦波微分後波形不變,輸出電壓相位超前
5.非正弦波微分後波形改變,方波變脈衝波 三角波變方波
積分器五大特點:
1.電阻為輸入端元件 電容為輸出端元件(低通)
2.輸出電壓與數入電壓成比例變化
3.RC時間常數不能太小,否則電容充飽 使輸出電壓飽和,失去積分的作用
4.正弦波積分後波形不變,輸出電壓相位落後
5.非正弦波微分後波形改變,方波變三角波
