更換電源線 安規須注意事項

Class 2呼醫療器材搭配英國3 pin Power Cord的案例,

一般來說, 醫療class 2的產品設計都會有兩個MOPP,

在搭配class 1的Power Cord時並不會有safety的問題,

不需額外的接地保護, 所以您只需要選購有認證的3 pin Power Cord即可

原則上使用“通過認證”的線材是不需要再進行加測的，
通報當然也不需要再由我們認證。
至於電阻這類非關鍵零件，一般只有要求規格需相同，
在不影響安全及性能的情況下更換廠家是不受到約束的。

I2C logic level不足問題

1.傳輸率有標準模式100Kbit/s,快速模式400kbit/s,進階快速模式1Mbit/s,高速模式3.4Mbit/s
2.SDA & SLK logic level  VIH=70% of VDD, VIL=30% of VDD,特別注意有些舊的i2c標準的裝置
也許會要求固定VIL=1.5V,HIH=3.0V, 依照新I2C標準的裝置基本上還是以30% 以及70%為準
3.SDA 資料的有效性,是只有在SLK為HIGH的週期狀態下,才有參考性質如下圖


Master:Stm32f103rc
Slave:Honeywell HAF series sensor
Power :3.3V
digital interface:I2C
IO模擬i2c 並設為開集極方式

使用I2C介面 SDA&SLK會加上4.7K的提升電阻 master&slave 的SDA&SLK 會個別接一起

空接測量 SDA阻抗為3.2K ,SLK阻抗為342K

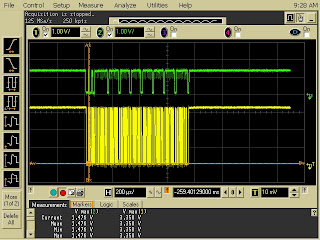

遇到如下狀況:黃色為SLK,綠色為SDA

1.加上提升電阻4.7K並斷開Master端連結,波形如下

2.加上提升電阻4.7K並斷開Slave端連結,波形如下

 3.加上提升電阻4.7k,Master & slave通訊波形

4.單純供電給slave 不加上提升電阻

向FAE反映 SDA對地阻抗為3.2K ,是為了防干擾
所以建議使用1K~800 Ohm的提升電阻,而加上此提升電阻值後,
電壓有提升到 2.4V

如果爲了SDA要到3.3V,可試著在5V加上1.6K的提升電阻再接到SDA上 ,就有3.3V了
經過測試訊號可正常運作.

額外做了以下測試,依照AN97055 BI-directional level shifter for I2C-bus and other systems
電路如下

實際接線後,slave端還是會因為logic level 太低 無法回應
建議可用以下電路,令slave端的電壓可以達到3.3v
